- Bietet SuperSpeed USB 3.0 (5 Gbit/s) Verbindung zwischen Computer zu Video, Audio, Netzwerk und zwei zusätzlichen USB 3.0-Ports.
- Kompatibel mit Windows 10, 8, 7 und XP. Nur Intel/AMD (kein Windows RT/ARM). Derzeit nicht für Mac oder Linux unterstützt.
- Abwärtskompatibel mit USB 2.0 (480Mbps) sowohl für den PC als auch für angeschlossene Geräte.
- HDMI- und DVI/VGA-Anschlüsse für zwei externe Monitore unterstützen Display-Auflösungen bis zu 2560×1440 (HDMI) und DVI/VGA bis zu 2048×1152 / 1920×1200.
- 2560×1440 Ausgabe nur verfügbar bei Verwendung eines einzelnen HDMI-Bildschirms, der über die Dockingstation verbunden ist. Weitere Details zur 2560×1440 Funktionalität finden Sie in den FAQs weiter unten.
- Der Netzwerkanschluss bietet kabelgebundene Gigabit-Ethernet-Konnektivität (auch 10/100 fähig).
- Grafik, Audio und Netzwerk werden alle von einem einzigen DisplayLink DL-3900 Chipsatz verwaltet.
- USB 3.0-Ports und Komponenten werden vom VIA VL811 Chipsatz gesteuert; vier USB 2.0-Ports werden vom Terminus Chipsatz gesteuert.
- Stereo-Audio In/Out mit Hotplug-Erkennung.
- Wird mit einem vier Ampere AC-Netzteil, einem USB 3.0 Typ-A Stecker auf Typ-B Stecker Kabel und einem passiven DVI-zu-VGA Port-Adapter geliefert.

Verbinden Sie bis zu 10 Zubehörteile mit Ihrem Windows-PC über einen einzigen SuperSpeed USB 3.0-Anschluss mit der Plugable UD-3900, einer universellen Dockingstation für Windows-basierte Computer, die die Geschwindigkeit, Leistung und Zuverlässigkeit bietet, die in proprietären Dockingstations für bestimmte Laptop-PC-Marken zu finden ist.

Mit Grafik-, Netzwerk- und Hub-Chipsätzen, die zusammen ausgewählt und getestet wurden, um maximale Qualität zu gewährleisten, bietet die UD-3900:

Einen HDMI- und einen DVI-Port zum Anschluss von zwei externen Monitoren und unterstützt Auflösungen bis zu 2560×1440* (HDMI) und DVI/VGA bis zu 2048×1152 / 1920×1200 (DVI-zu-VGA-Adapter ebenfalls enthalten)

- Einen RJ-45 Gigabit-Ethernet-Netzwerkanschluss (unterstützt auch 10/100 Ethernet)
- Externer Lautsprecherausgang und ein Mikrofoneingang
- Zwei USB 3.0-Ports für Zubehör (wie eine externe Festplatte oder einen weiteren Grafikport)
- Vier USB 2.0-Ports (ideal für Tastatur und Maus mit zwei freien Ports)

Geschwindigkeit und Leistung

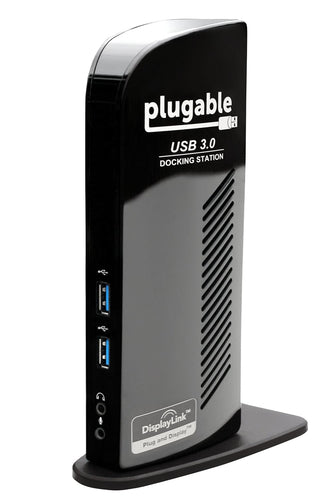

UD-3000 FrontalansichtDie Leistung ist am besten, wenn die UD-3900 Dockingstation an einen USB 3.0-Port eines PCs angeschlossen wird, was SuperSpeed-Datenübertragungsraten von bis zu fünf Gigabit pro Sekunde zwischen dem Computer und den USB 3.0-Komponenten und -Ports der Dockingstation ermöglicht. Spielen Sie Videos in 1080p in voller Bewegung auf den an die Video-Ports der Dockingstation angeschlossenen Monitoren ab. Greifen Sie ohne Engpässe über den Netzwerkadapter der Dockingstation auf Ihr Gigabit-Ethernet-Netzwerk zu. Öffnen Sie Dateien blitzschnell auf externen Laufwerken, die an die USB 3.0-Ports der Dockingstation angeschlossen sind. Die UD-3900 kann auch an einen USB 2.0-Port eines Computers angeschlossen werden, wobei die Kommunikation zwischen dem Computer und der Dockingstation nicht schneller als das USB 2.0-Maximum von 480 Megabit pro Sekunde sein wird.

Das vier Ampere Netzteil der UD-3900 liefert Strom für den Anschluss bus-gespeister Geräte an die freien USB 2.0- und 3.0-Ports, wie Flash-Laufwerke oder zusätzliche USB-Grafikadapter. Die Einheit ist jedoch kein Lade-Hub. Sie hat keine Funktionalität zum Aufladen von iPads, iPods, anderen Tablets oder Smartphones über ihre USB-Ports.

Die Dockingstation wacht zusammen mit Ihrem PC aus dem Standby- und Ruhezustand auf.

Integrierte Chipsätze

Das Herzstück der Dockingstation ist der DisplayLink DL-3900 Chipsatz, der duale Grafikausgabe, Audioausgabe und Gigabit-Ethernet-Funktionen verwaltet. Die Integration dieser Funktionen auf einem einzigen Chipsatz bedeutet, dass weniger interne Komponenten miteinander verschraubt werden müssen, was zu einer insgesamt erhöhten Kompatibilität und Zuverlässigkeit führt. Treiber werden automatisch über Windows Update installiert, wenn eine Internetverbindung vorhanden ist, wenn die Dockingstation zum ersten Mal angeschlossen wird (eine Treiber-CD ist ebenfalls im Lieferumfang enthalten).

Sie können Ihren primären Windows-Desktop auf einen Monitor erweitern oder spiegeln, der an die UD-3900 angeschlossen ist. Mit der DisplayLink-Technologie wird die Grafikverarbeitung weiterhin vom Hauptprozessor und Grafikprozessor des angeschlossenen Computers übernommen. Die DisplayLink-Treiber auf diesem PC komprimieren und übertragen Pixel an den DL-3900-Chipsatz, der die Daten dekodiert und anzeigt.

Die UD-3900 kann in Verbindung mit anderen USB-Grafikadaptern von Plugable verwendet werden, um zusätzliche Monitore anzuschließen. Bitte beachten Sie, dass USB-Grafikadapter, die nicht von der DisplayLink-Technologie unterstützt werden, nicht gleichzeitig mit der UD-3900 auf Ihrem PC verwendet werden können. Treiber für Nicht-DisplayLink-USB-Grafikadapter müssen vom PC deinstalliert werden.

Die internen USB 3.0-Komponenten und zwei zusätzliche Ports werden von einem VIA VL811-Chipsatz verwaltet, während der USB 2.0-Controller-Chipsatz für die vier USB 3.0-Ports von Terminus Technology stammt. USB 3.0-Geräte müssen für eine ordnungsgemäße Funktion an USB 3.0-Ports angeschlossen werden, aber USB 2.0/1.1-Geräte können an jeden der sechs USB-Ports angeschlossen werden.

Was ist im Lieferumfang enthalten?

Die Plugable UD-3900 wird mit einem vier Ampere, fünf Volt Netzteil geliefert; einem USB 3.0 Typ-A Stecker auf Typ-B Stecker Kabel; einem passiven DVI-zu-VGA Port-Adapter; einer Kurzanleitung zur Installation; und einer Treiber-CD.

Unterstützte Auflösungen

Die Hardware ist in der Lage, nahezu beliebige Auflösungen bis zu ihrem Limit von 2560x1440 (HDMI) / 1920x1200 (DVI) zu unterstützen. VESA-Standard- und Breitbildauflösungen werden von den meisten Softwareprogrammen unterstützt, darunter: 2560x1440 (nur HDMI), 1920×1080, 1600×1200, 1680×1050, 1440×900. 1400×1050, 1280×1024, 1280×768, 1280×720, 1152×864, 1024×768, 800×600, 640×480. Für alle unterstützten Auflösungen (außer 2560x1440, die eine Bildwiederholfrequenz von 50 Hz hat) wird das Display mit 60 Hz aktualisiert, und die Hardware ist in der Lage, Farbtiefen von 16 und 32 Bit pro Pixel zu verarbeiten. Einige Betriebssysteme erfordern bestimmte Farbtiefen, wie 32 bpp für die Windows Aero-Unterstützung.

Hardware-Anforderungen

Dual Core Intel oder AMD CPU, 2 GHz oder besser. Windows-GPU sollte Intel, AMD oder Nvidia sein.

Betriebssystem- und Treiberdetails

WINDOWS VERSION KOMPATIBILITÄT:

Treiber können automatisch über Windows Update mit Unterstützung für Windows 10, 8, 7 und XP installiert werden. Nicht kompatibel mit ARM-basiertem Windows RT/Surface RT. Beachten Sie, dass Microsoft die Unterstützung für mehrere Anzeigen in der Windows 7 „Starter“-Edition auf die Spiegelung von Bildschirmen beschränkt. Obwohl Treiber automatisch bereitgestellt werden, empfehlen wir den Besuch der Plugable Treiber-Webseite für die neuesten Treiber und weitere Informationen.

DisplayLinks Windows-Treiber nutzen die Haupt-GPU zum Rendern und erfordern einen installierten Intel-, nVidia-, ATI/AMD-Primärgrafiktreiber, der WDDM unterstützt. Die meisten Systeme seit Windows 7 erfüllen diese Anforderung.

Verschiedene USB-Grafiktreiber-Typen (DisplayLink, MCT/Tritton, SMSC, Fresco) sind auf demselben System nicht kompatibel. Insbesondere einige Versionen von MCT-Treibern führen zu einem Bluescreen, wenn auch andere USB-Grafiktreiber vorhanden sind. Deinstallieren Sie andere USB-Grafiktreiber-Typen, bevor Sie die Typen wechseln, und bleiben Sie bei einem einzigen Typ (z. B. DisplayLink-basiert) auf einem einzigen System.

MAC KOMPATIBILITÄT:

Mac wird aufgrund erheblicher Einschränkungen im Betriebssystem nicht unterstützt.

LINUX KOMPATIBILITÄT:

Linux wird für dieses Gerät nicht unterstützt.

TOUCHSCREEN KOMPATIBILITÄT:

Einige Touchscreens sind kompatibel, es hängt davon ab, ob die Touchscreen-Monitorsoftware mehrere Monitor-Setups unterstützt. Bitte kontaktieren Sie Ihren Monitorhersteller, um festzustellen, ob mehrere Monitor-Setups unterstützt werden.

HDMI TV Kompatibilität

Die Dockingstation unterstützt HDMI über den 1.3-Standard. Um einen Fernseher als Monitor über die Dockingstation zu verwenden, muss der Fernseher EDID unterstützen, den erweiterten Display-Identifikationsstandard zur Kommunikation von Monitorfunktionen mit einem PC. Viele Fernseher, die zusätzlich zu einem HDMI-Anschluss einen VGA-Anschluss haben, gehen davon aus, dass Computer VGA für die Konnektivität verwenden und nicht HDMI. In diesen Fällen könnte eine VGA-Verbindung von der internen Grafikkarte des PCs zum Fernseher die besten Ergebnisse liefern.

HDCP-geschützte Inhalte werden nicht unterstützt.

Leistungsoptimierung

Wenn Sie bei Ihrem über UD-3900 verbundenen Display eine Verlangsamung oder Latenz feststellen:

- Stellen Sie sicher, dass Ihr Adapter an einen USB 3.0-Anschluss (falls verfügbar) Ihres Computers angeschlossen ist.
- Wenn USB 3.0 nicht verfügbar ist, spielen Sie 3D-Spiele und Videos auf einem Display ab, das nicht über USB angeschlossen ist.
- Wenn alles andere fehlschlägt, reduzieren Sie die Bildschirmauflösung Ihres über USB angeschlossenen Monitors über die Windows-Anzeigesteuerung.

Durch die Reduzierung der Datenmenge, die komprimiert und über USB gesendet werden muss, erhöhen Sie die Reaktionsfähigkeit.

Gaming

USB-Grafikgeräte, wie die UD-3900, sind „virtuelle“ Geräte, bei denen ein Großteil der Arbeit von der CPU erledigt wird, indem sie sich in den Grafik-Stack einklinkt. Die von Spielen verwendeten DirectX-APIs gehen von einem direkten Hardwarezugriff (einer PCIe-Grafikkarte) aus. Die DisplayLink-Treiber versuchen, so viel Funktionalität wie möglich zu emulieren, weshalb einige 3D-Funktionen (wie die für Desktop und Apps benötigten) funktionieren.

Wir empfehlen nicht, Spiele mit USB-Grafik auszuführen, da diese Emulation nicht perfekt sein kann. Und selbst ohne spezifische Kompatibilitätsprobleme wird die Leistung immer eine Herausforderung sein – die zusätzliche CPU-Arbeit, die für USB-Grafik erforderlich ist, wird eine Ursache für reduzierte Bildraten und Probleme sein. Der normale Desktop- und Anwendungsgebrauch ist in Ordnung, da sie das System nicht so stark belasten wie 3D-Spiele.

Häufige Probleme beim Versuch, ein Spiel auf einem USB-Grafikadapter auszuführen, sind:

- Spiele starten nicht
- Spiele stürzen ab
- Bildschirmflimmern
- Bildschirm wird schwarz
